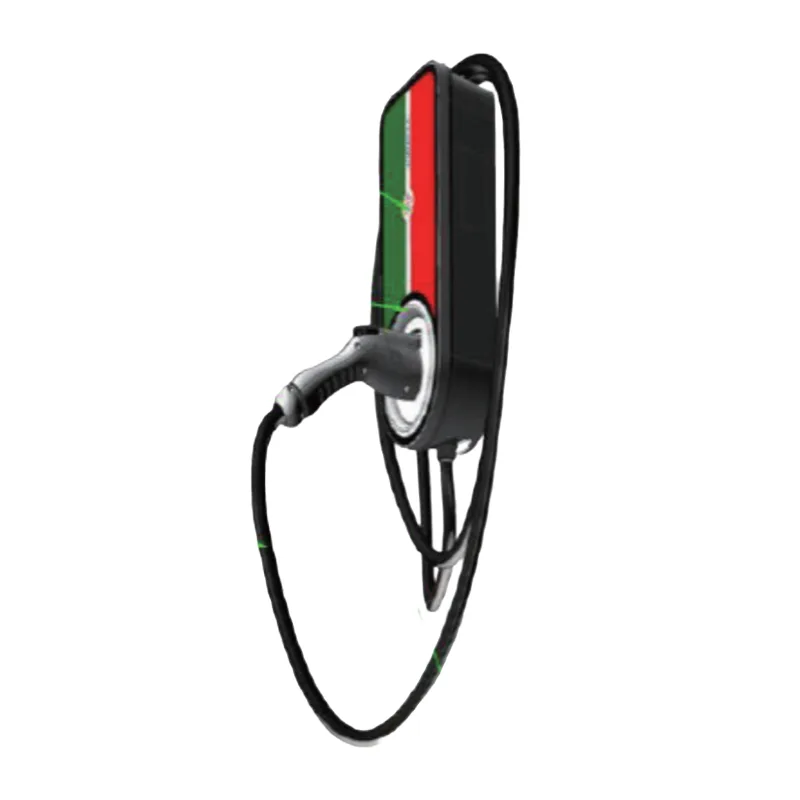

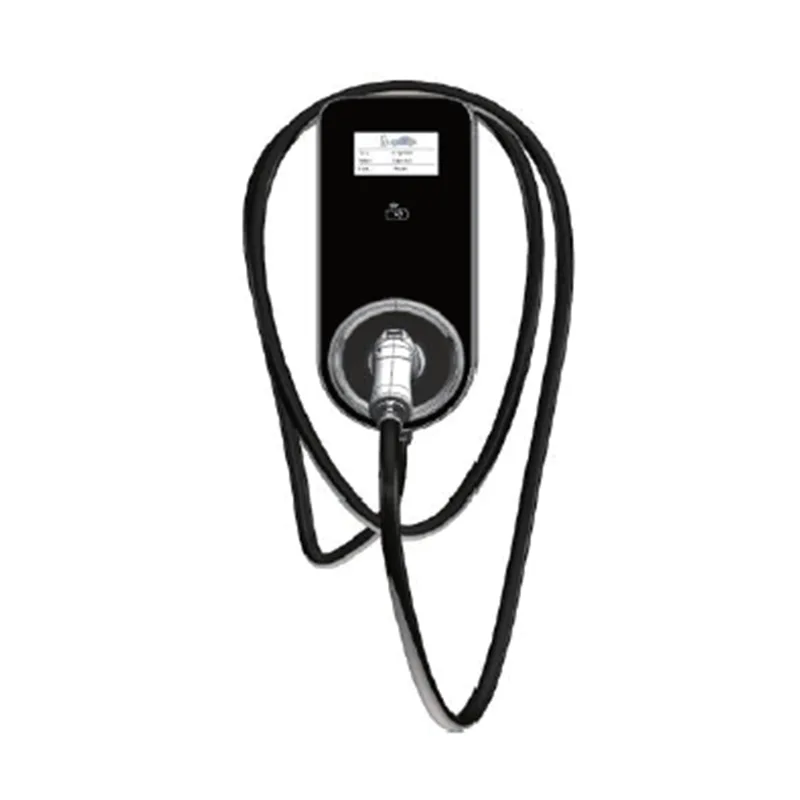

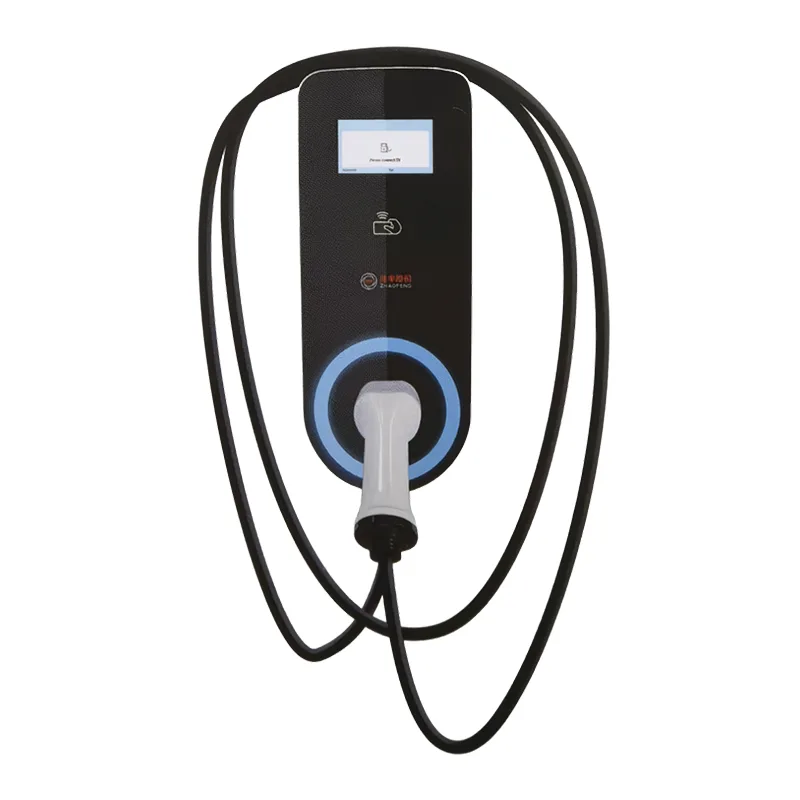

7KW వాల్-మౌంటెడ్ AC ఛార్జింగ్ పైల్

మా కంపెనీ యొక్క 7KW వాల్-మౌంటెడ్ AC ఛార్జింగ్ పైల్ అనేది కొత్త శక్తి వాహనాల ఛార్జింగ్ అవసరాలను తీర్చడానికి అభివృద్ధి చేయబడిన ఛార్జింగ్ పరికరం, ఇది ఎలక్ట్రిక్ వాహనాలకు ఛార్జింగ్ సేవలను అందించడానికి ఎలక్ట్రిక్ వాహనాల ఆన్-బోర్డ్ ఛార్జర్‌తో కలిపి ఉపయోగించబడుతుంది. ఈ ఉత్పత్తిని ఇన్‌స్టాల్ చేయడం సులభం, పరిమాణంలో కాంపాక్ట్, ఫ్యాషన్‌గా కనిపించేలా ఆపరేట్ చేయడం సులభం, కార్డ్ స్వైపింగ్/ఛార్జింగ్, వేగంగా మరియు సమర్థవంతమైనది; బహుళ ఆల్ రౌండ్ సేఫ్టీ ప్రొటెక్షన్ ఫంక్షన్‌లు (షార్ట్ సర్క్యూట్ ప్రొటెక్షన్, లీకేజ్ ప్రొటెక్షన్, ఎమర్జెన్సీ స్టాప్ ప్రొటెక్షన్, ఓవర్ కరెంట్, ఓవర్ టెంపరేచర్ ప్రొటెక్షన్, ఓవర్ వోల్టేజ్ ప్రొటెక్షన్, IP54 గ్రేడ్ డస్ట్ మరియు వాటర్ రెసిస్టెన్స్, గ్రౌండింగ్ ప్రొటెక్షన్) ఛార్జింగ్ తర్వాత ఆటోమేటిక్‌గా పవర్ కట్, వాహన భద్రతను కాపాడుతుంది.

1.ప్రతి యజమాని పార్క్ చేయడానికి ప్లగ్ మరియు ప్లే ఆపరేషన్ ప్రక్రియ కారును లాక్ చేయండి - ఛార్జింగ్ గన్‌ని కనెక్ట్ చేయండి - ఛార్జింగ్ ప్రారంభించండి (ఫ్లాషింగ్ లైట్) మీరు వచ్చినప్పుడు వచ్చి ఛార్జ్ చేయండి◇, అది పూర్తయిన తర్వాత వదిలివేయండి, పూర్తిగా అస్పష్టంగా ఉంటుంది

2. ఆపరేషన్ ప్రక్రియను ప్రారంభించడానికి స్లైడర్ ◇ఓనర్ ప్లగ్ - యజమాని అధీకృత కార్డ్‌ని స్వైప్ చేస్తాడు - ఛార్జింగ్ ప్రారంభించండి (ఫ్లాషింగ్ లైట్)

సాంకేతిక పారామితులు

ఉత్పత్తి లక్షణాలు

1) 4.3-అంగుళాల డిస్‌ప్లే స్క్రీన్ మరియు LED స్టేటస్ ఇండికేటర్‌తో అమర్చబడి, ఛార్జింగ్ ప్రక్రియను క్లియర్ చేయడానికి అనుమతిస్తుంది.

2) ఈథర్నెట్/4G నెట్‌వర్క్ ద్వారా ఆన్‌లైన్ కమ్యూనికేషన్ సామర్థ్యం, ​​నిజ-సమయ నియంత్రణ మరియు చెల్లింపు ఫంక్షన్‌లను ప్రారంభించడం.

3) సమగ్ర సిస్టమ్ రక్షణ: ఓవర్ వోల్టేజ్, అండర్ వోల్టేజ్ ప్రొటెక్షన్, ఓవర్ కరెంట్ ప్రొటెక్షన్, షార్ట్ సర్క్యూట్ ప్రొటెక్షన్, లీకేజ్ ప్రొటెక్షన్, ఓవర్ టెంపరేచర్ ప్రొటెక్షన్, మెరుపు రక్షణ, సురక్షితమైన మరియు నమ్మదగిన ఉత్పత్తి ఆపరేషన్‌ను నిర్ధారించడం.4) డేటా నిల్వ మరియు తప్పు గుర్తింపు.

5) ఖచ్చితమైన పవర్ మీటరింగ్ మరియు ఐడెంటిఫికేషన్ ఫంక్షన్, వినియోగదారు విశ్వాసాన్ని పెంచుతుంది.

6) మొత్తం నిర్మాణం వర్షం మరియు ధూళితో రూపొందించబడింది, IP54 రక్షణ స్థాయి, ఇండోర్ మరియు అవుట్‌డోర్ రెండింటికీ అనుకూలంగా ఉంటుంది

పర్యావరణాలు, మరియు దేశీయ మరియు విదేశీ వాతావరణాలలో విస్తృతంగా ఉపయోగించబడుతుంది.

7) ఇన్‌స్టాల్ చేయడం సులభం, ఆపరేట్ చేయడం మరియు నిర్వహించడం.

8) సురక్షితమైన మరియు వ్యతిరేక దొంగతనం.

ఇన్‌స్టాలేషన్ పర్యావరణ అవసరాలు

1) ఈ ఛార్జింగ్ పైల్ అనేది ఇండోర్ మరియు అవుట్‌డోర్ యూనివర్సల్ ఛార్జింగ్ పైల్, ఇది IP54 రక్షణ స్థాయికి అనుగుణంగా ఉంటుంది మరియు అవుట్‌డోర్‌లో ఇన్‌స్టాల్ చేయవచ్చు.

2) దయచేసి పరిసర ఉష్ణోగ్రత -30°C~ 50°C పరిధిలో ఉండేలా చూసుకోండి.

3) ఇన్‌స్టాలేషన్ స్థానం తప్పనిసరిగా 2000 మీటర్ల ఎత్తులో ఉండాలి.

4) ఇన్‌స్టాలేషన్ సైట్ దగ్గర తీవ్రమైన కంపనం లేదా లేపే మరియు పేలుడు పదార్థాలు ఉండకూడదు.

5) స్థలం లోతట్టు ప్రాంతంలో లేదా నీటి ఎద్దడికి గురయ్యే ప్రదేశంలో ఉండకూడదు.

6) పైల్ యొక్క సంస్థాపన తప్పనిసరిగా గోడకు మద్దతు ఇవ్వాలి. గోడ మద్దతు ఉన్నట్లయితే, సంస్థాపన మరియు ఫిక్సింగ్ కోసం ప్రత్యేక నేల స్తంభాలను ఉపయోగించమని సిఫార్సు చేయబడింది.

7) పైల్‌ను ఇన్‌స్టాల్ చేస్తున్నప్పుడు, పైల్ నిలువుగా ఉందని మరియు భూమి (1.3-1.5 మీటర్లు) నుండి ఛార్జింగ్ పైల్ యొక్క ఎత్తు కోసం సూచన డేటా నిర్వహించబడుతుందని నిర్ధారించుకోండి.

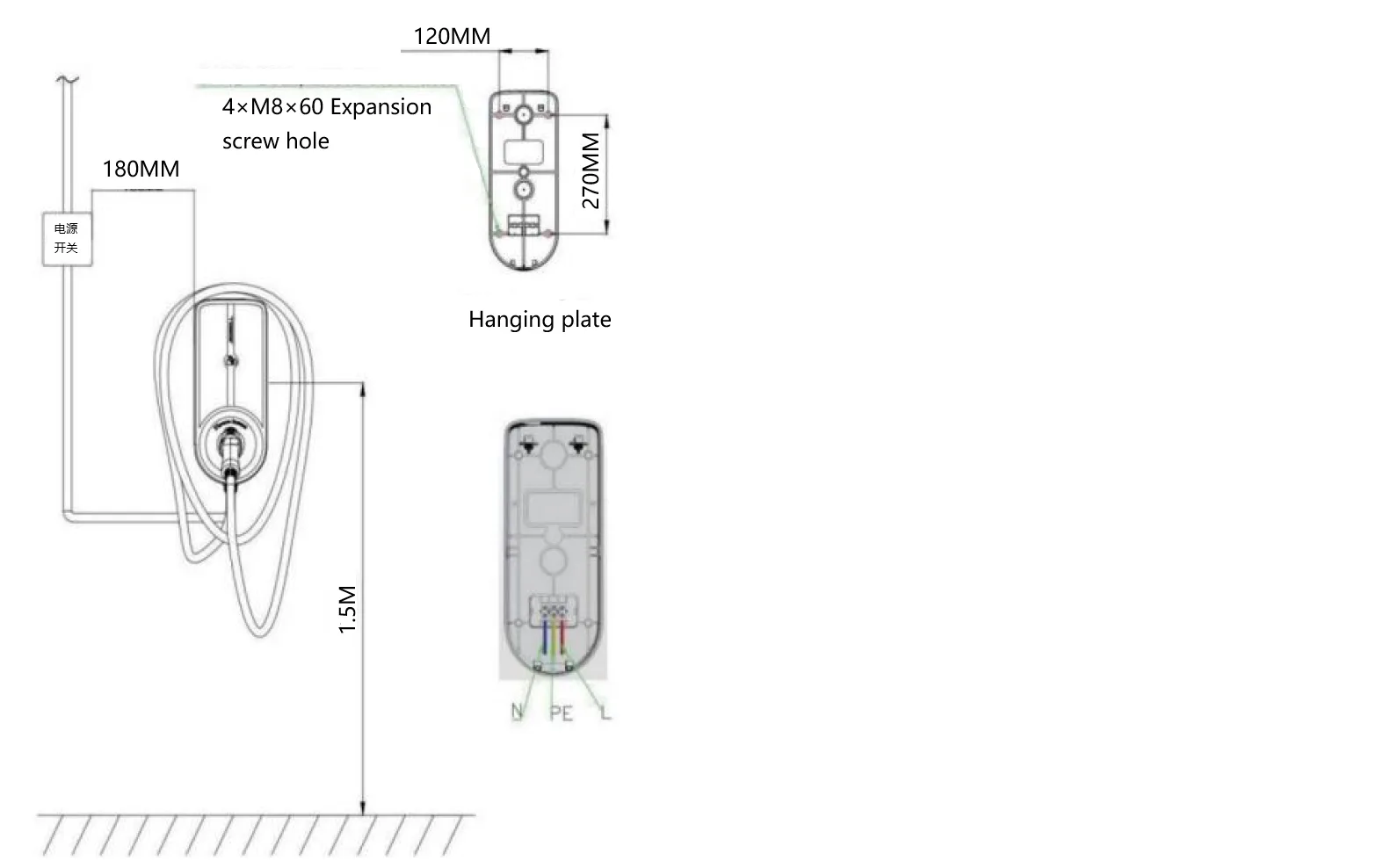

సంస్థాపన విధానం

1) భూమి నుండి ఛార్జింగ్ పైల్ యొక్క ఎత్తు యొక్క సూచన డేటా (1.3-1.5 మీటర్లు) 2) వెనుక ప్లేట్‌లోని మౌంటు రంధ్రం యొక్క స్థానం ప్రకారం గోడపై వెనుక ప్లేట్‌పై మౌంటు రంధ్రం యొక్క స్థానాన్ని గుర్తించండి.

పంచ్ చేయడానికి ఇంపాక్ట్ డ్రిల్‌ను ఉపయోగించండి (Φ8*65), ఆపై M8*60 ప్లాస్టిక్ విస్తరణ ట్యూబ్‌లలో ఉంచండి,

మరియు ఉరి ప్లేట్ ద్వారా మరలు బిగించి.

3) మీరు ఇన్‌పుట్ కేబుల్ పొడవును పొడిగించాల్సిన అవసరం ఉన్నట్లయితే, ఫ్యాక్టరీ నుండి ఇన్‌పుట్ కేబుల్‌లతో అమర్చబడిన పరికరాలు,

దయచేసి వైరింగ్ గుర్తింపు ప్రకారం సరైన కేబుల్ పద్ధతి ప్రకారం కనెక్షన్‌ని పొడిగించండి, టెర్మినల్ బోర్డ్‌కు మూడు కేబుల్‌లను (ఫైర్ లైన్ L, జీరో లైన్ N, గ్రౌండింగ్ లైన్ PE) కనెక్ట్ చేయండి,

మరియు వైరింగ్ పూర్తి; (పరికరం కరెంట్ పెద్దది కాబట్టి, పొడిగింపు నమ్మకమైన కనెక్షన్‌ని నిర్ధారించాలి);

4) విద్యుత్ షాక్ ప్రమాదాన్ని నివారించడానికి, ఇన్‌పుట్ గ్రౌండ్ వైర్ దృఢంగా అమర్చబడిందని పరికరాలు నిర్ధారించుకోవాలి.
